Trykvandsraktor (PWR – Pressurized Water Reactor) er en type letvandsreaktor.
Hvordan fungere en trykvandsreaktor?

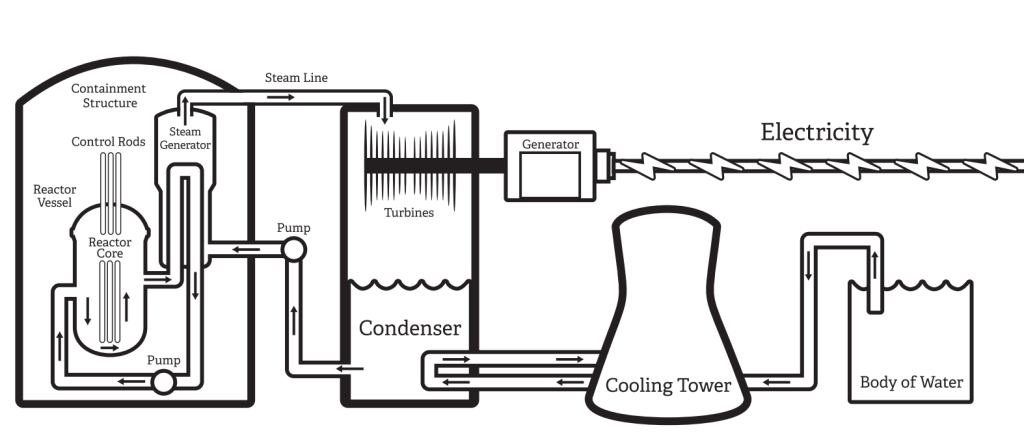

Trykvandsreaktor betyder at vandet ikke kan koge omkring brændselselementerne fordi de holdes under højt tryk. Den kører med tre adskilte isoleret kredsløb. Et primært, et sekundært kredsløb og et tredje kredsløb. De her nævnte temperaturer og tryk er blot eksempler og kan variere afhængigt af PWR’ens design.
Det primære kredsløb
Begynder med pumpes vand under højt tryk til reaktorkernen hvor kernefissions processen opvarmer vandet fra ca. 290 °C til ca. 325 °C. Fordi vandet i reaktoren holdes under højt tryk på omkring 160 bar, koger det ikke til damp, men forbliver en væske. Trykket styres af en separat trykbeholder forbundet til det primære kredsløb.
Vand fra reaktorkernen strømmer til dampgeneratoren hvor det gennem rør afgiver sin varme. Kernevandet strømmer tilbage til reaktoren for at blive genopvarmet, og processen gentages.
Det sekunderer kredsløb
Dampgeneratoren optager den afgivne varme fra primærkredsløbets rør. Vandet opvarmes til omkring 280°C. Ved lavt tryk omkring 60 bar, koger vandet og generere damp som stiger op og strømmer gennem et rør og driver en dampturbine som er forbundet med en generator som producerer elektricitet.
Herefter falder dampen ned til en kondensator, hvor det bliver til flydende vand igen. Vandet pumpes herefter tilbage til dampgeneratoren for at blive opvarmet på ny og processen gentages.
Det tredje kredsløb
Køler den frigivne varme i kondensatoren via et kølevandssystem. Enten via et kølertårn eller til naturligt vand f.eks. hav, sø eller flod.
